InSAR-Überwachung für Öl- und Gasunternehmen

Von den weltweit größten Öl- und Gasunternehmen geschätzt

InSAR Monitoring liefert Ihnen bis zu 100.000 Messpunkte pro km² mit einer Genauigkeit im Millimeterbereich.

Für jeden Messpunkt hängt die zeitliche Verschiebung mit den unterirdischen Auswirkungen der Förderung zusammen.

Analysieren Sie diese Oberflächenabdeckung, um Ihr Reservoir besser zu verstehen.

Integration mit geomechanischen Daten und Modellen

Produktionsgeologen, Geophysiker und Reservoiringenieure müssen ihre Untergrundmodelle vor dem Hintergrund unvollständiger Daten validieren. Der Druckabfall im Laufe der Zeit in einem Förderfeld kann zu einer Verdichtung des Reservoirs, einer Verschiebung der Überdeckung und einer Verlagerung der Oberfläche über dem Reservoir führen.

Ein besonders häufiger Effekt in erschöpften Feldern ist die Reaktivierung von Verwerfungen, die durch unterschiedliche Verdichtung zwischen benachbarten Kompartimenten hervorgerufen wird. Ein Verwerfungskompartiment ist stärker erschöpft als das andere.

Diese Verdichtung kann für die Produktion und für oberirdische Anlagen kostspielig sein.

Die Strömungs- und Verdichtungsmuster in einem Reservoir ändern sich im Laufe der Zeit. SkyGeo eröffnet hier neue Perspektiven, da der Stofftransport im Untergrund dynamische Spuren an der Oberfläche hinterlässt; Sie können Verschiebungen und Hebungen mit beispielloser Genauigkeit und Vollständigkeit verfolgen.

Die Kenntnis dieser Dynamiken kann die Validierung Ihres Modells unterstützen. InSAR-Monitoring ergänzt seismische Profile und weit auseinanderliegende Daten von Oberflächenneigungsmessern, um geophysikalische Modelle zu verbessern.

Beschleunigte Genesung

Die dicht gepackte Belridge-Kieselgur in Kalifornien hat in der Vergangenheit hohe Verschiebungsraten von bis zu 30 cm/Jahr aufgewiesen.

Unser Kunde hat die Wasserflutungsstrategie in diesem Bereich optimiert. Die Injektion in hochporöses, wenig durchlässiges Kieselgur hat bekanntermaßen unvorhersehbare und dynamische Auswirkungen.

Unser Produkt liefert kontinuierliche Updates zu Verdrängung und Hebung mit Millimetergenauigkeit über das gesamte Feld. Erkenntnisse zu regionalen und lokalen Unter- oder Überschreitungen werden in kontinuierliche Anpassungen der Injektionsflussraten mit hoher Granularität umgewandelt.

Der Nutzen dieses Ansatzes zeigte sich sofort in Form einer geringeren Häufigkeit von Schäden an Bohrlochverrohrungen im Feld.

InSAR-Anwendungen für Energieanlagen

1. Optimierung der Einspritzstrategien


2. Einschränkung geophysikalischer Untergrundmodelle


3. Überwachung der Anlagenintegrität


4. Überwachung der Rohrleitungsintegrität

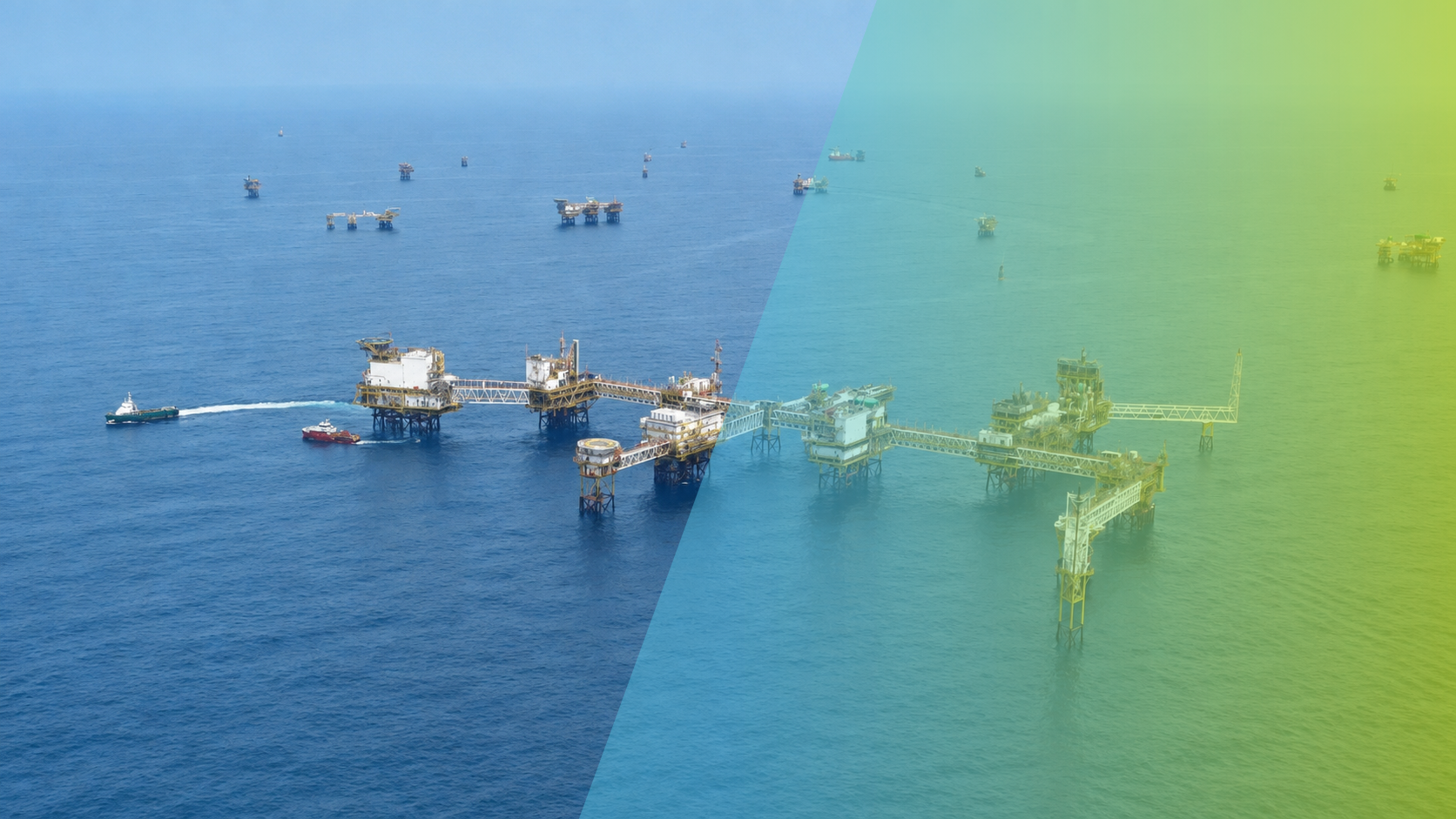

5. Bewertung der Verschiebung von Offshore-Becken

Hohe Verfügbarkeit

Effektives Asset Management bedeutet, Oberflächenverschiebungen und Verdrängungen zu minimieren, sobald sie auftreten.

Dies erfordert Einblicke in die Oberflächendynamik unabhängig von Tageslicht, Bewölkung, Wetter und Einschränkungen für einen sicheren Zugang. Die Radarinterferometrie-Technologie erfüllt all diese Anforderungen und ist in geodätischen Anwendungen weit verbreitet.

Da diese Verschiebungsdaten von Satelliten erfasst und mit unserem Algorithmus verarbeitet werden, aktualisieren wir die Verschiebungsdaten unserer Nutzer automatisch und regelmäßig.

Wir passen die Radarsatellitenmission an die spezifischen Anforderungen jedes einzelnen Objekts an. Wir legen die Datenerfassungsparameter des Satelliten fest (wie Auflösung, Bildgröße, Wellenlänge und Frequenz der Bildaufnahme), um die Objekte unserer Kunden optimal zu überwachen.

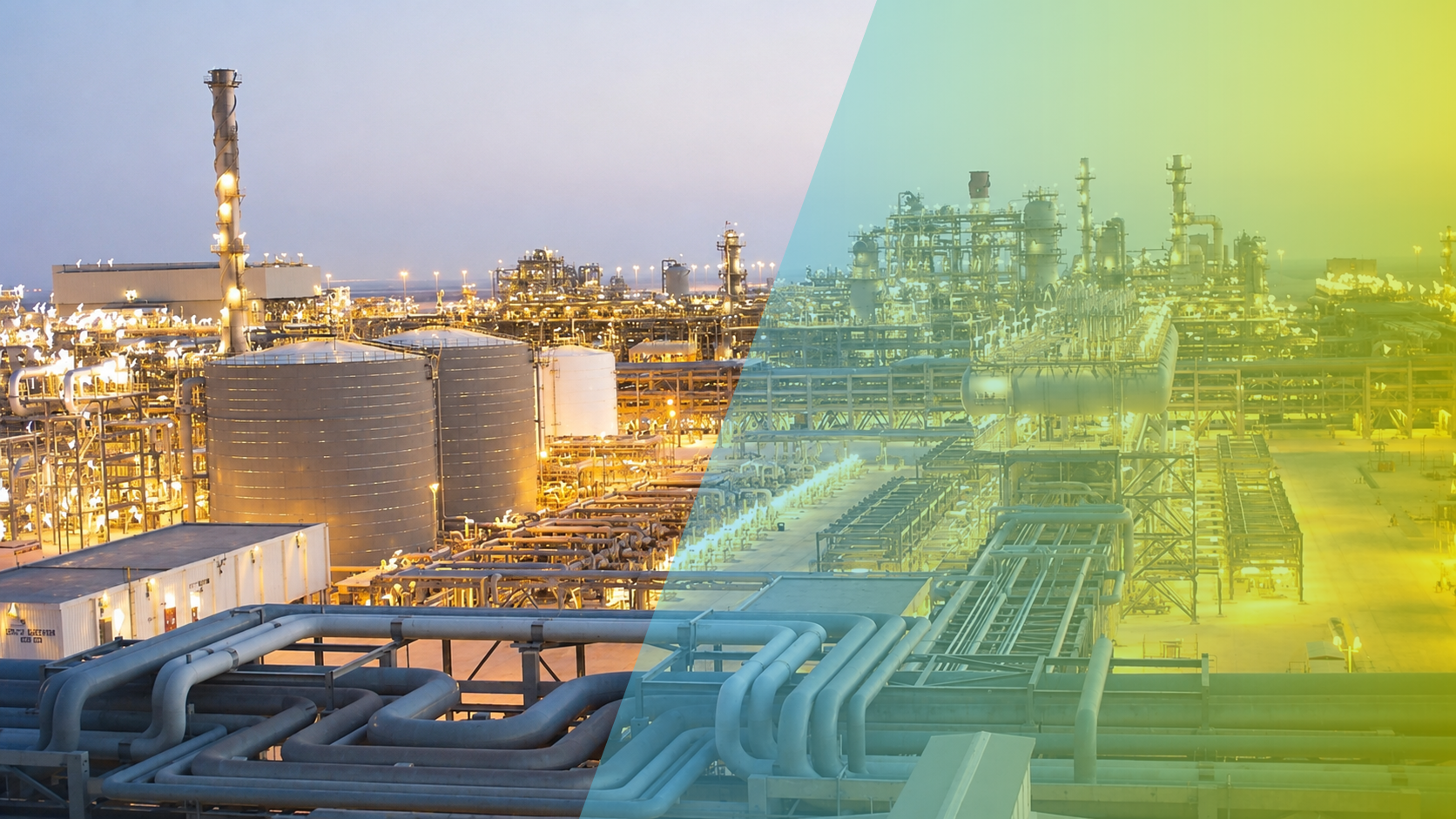

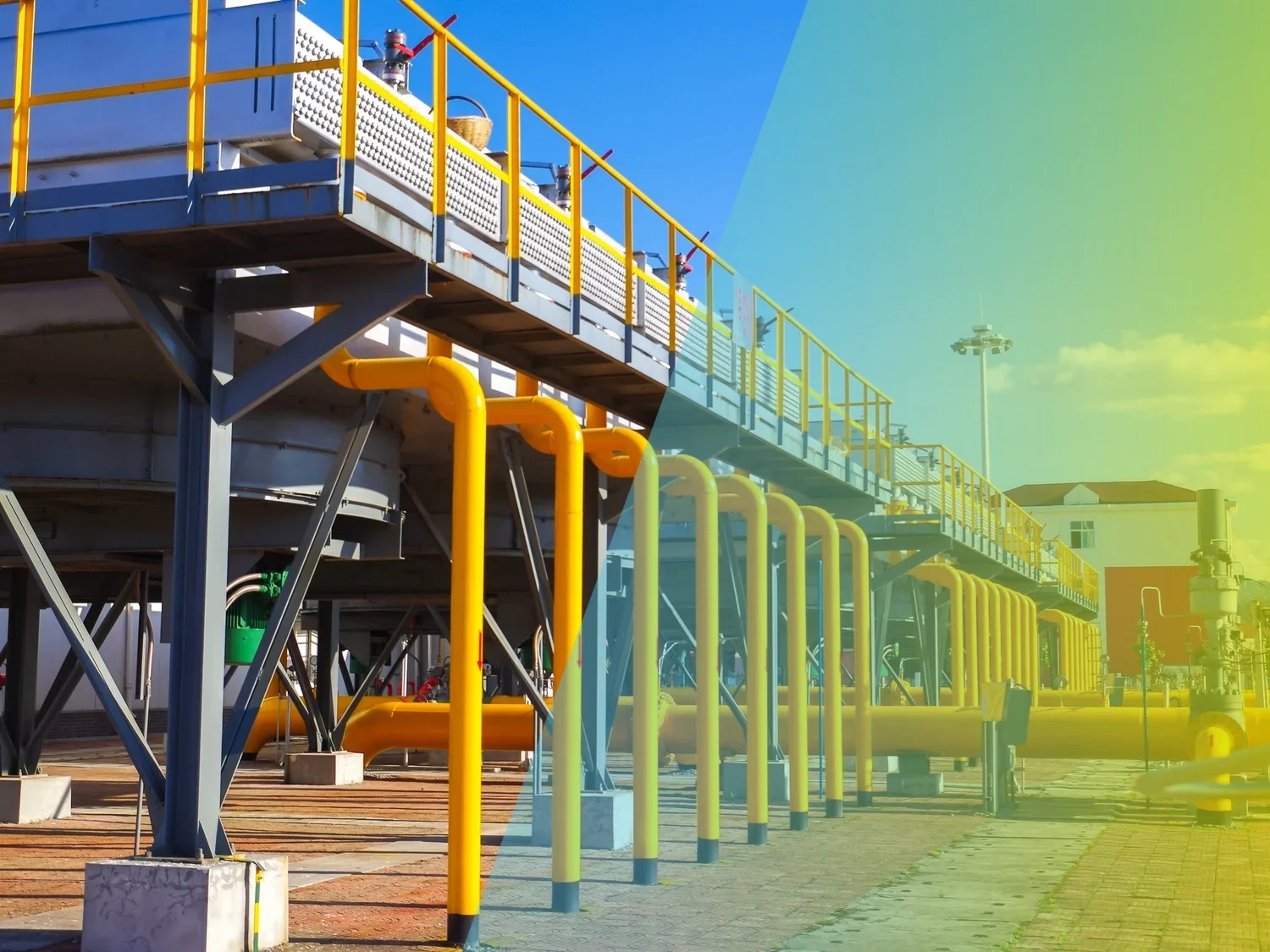

Anlagen und Infrastruktur

Auf der Entfernungsskala von Anlagen für Produktion, Transport, Lagerung und Verarbeitung messen unsere Produkte die Verschiebung in der Infrastruktur mit einem hohen Maß an Vollständigkeit.

Diese Einblicke in die Verschiebungsdynamik werden beispielsweise hohe Gradienten in den Verschiebungsraten aufzeigen, wo hohe Spannungen wahrscheinlich Auswirkungen auf die Anlage haben.

Diese Frühindikatoren können Aufschluss für weitere Untersuchungen geben.

Unsere Verdrängungsmessungen wurden mit bodengestützten Messungen in vielen verschiedenen Anlagen auf der ganzen Welt validiert.

Standortbegehung

Der erste Schritt bei einer Standortuntersuchung besteht in der Regel darin, die Oberflächengeologie und aktive Verwerfungen zu kartieren.

Die Fernerkundung spielt eine wichtige Rolle, da diese Aufgaben ohne Kapitalaufwand oder Bodenpersonal durchgeführt werden können. Eine Fernerkundungsmission wird feststellen, ob es autonome Bewegungen entlang von Verwerfungszonen gibt und wenn ja, mit welcher Geschwindigkeit und in welche Richtung.

Dies liefert unmittelbare Erkenntnisse für neue und ausgereifte Felder. Die Oberflächenuntersuchung wird einen vollständigen Überblick über die dynamischen Ereignisse an der Oberfläche geben, die der Verlagerung zugrunde liegen.

Wir können auf historische Satellitendaten zurückgreifen, die bis ins Jahr 1992 zurückreichen, und so eine langfristige Perspektive auf die wirkenden geologischen Kräfte gewinnen.

Ergänzung herkömmlicher Daten

Unsere Produkte können zur Ergänzung anderer Daten verwendet werden, wie z. B. (mikro-)seismische Kartierung, Bohrlochdruckmessung und Neigungsmesser. Es sind keine Investitionen erforderlich. Bei horizontalen Bohrungen kann die Massenverlagerung unvorhergesehenen Leitungswegen folgen. Die Ausbreitung von Rissen im Untergrund und der anschließende Massentransport sind schwer vorherzusagen oder zu modellieren.

Sowohl bei konventionellen als auch bei unkonventionellen Lagerstätten können lokale Unterschiede in der Stratigraphie und im Verwerfungsmuster zu solchen Abweichungen führen, dass die Modellergebnisse kontinuierlich angepasst werden müssen.

Jede auf Satellitenbildern basierende Kartierung – insbesondere die Verschiebungskartierung – ist sehr informationsreich: Sie liefert in der Regel um mehrere Größenordnungen mehr Informationen als herkömmliche terrestrische Methoden zur Vermessung von Oberflächenbewegungen.

Die Verfügbarkeit all dieser neuen Daten über die Bewegungen der Erdoberfläche ermöglicht auch neue, bisher unvorstellbare Anwendungen. Wir erstellen unsere Karten mit vergleichbarer Genauigkeit, zu geringeren Kosten und ohne Investitionsaufwand. Je größer und unzugänglicher das Gebiet von Interesse ist, desto höher ist der Mehrwert der Fernerkundung.

Oberflächenmessungen können dabei helfen, geophysikalische Modelle quantitativ zu beschränken. Senkungsmulden sind in der Regel symmetrisch, selbst wenn die Verdichtung in der Förderzone dies nicht ist. Die Senkungseffekte, die sich aus jedem verdichtenden Element ergeben, überlagern sich, sodass Verschiebungsmulden in der Regel Schwankungen ausgleichen.

Anisotropie der Überdeckung und Verschiebungen entlang von Verwerfungsmustern können die Ausbreitung der Verschiebung beeinflussen. Umgekehrt können Asymmetrien in den Verschiebungsmustern in Kombination mit Kenntnissen über Anisotropien der Überdeckung oder Verwerfungsmuster „sichtbare“ Verdichtungen isolieren. Die horizontalen und vertikalen Oberflächenbewegungsmessungen von SkyGeo können die Verdichtungsschätzungen weiter verbessern, die somit in den Modellen eingeschränkt werden.
